SIMIL-TWO ®
EJERCICIO 2. LIC/FIC - Cascada nivel/caudal. Proceso lineal y no lineal.

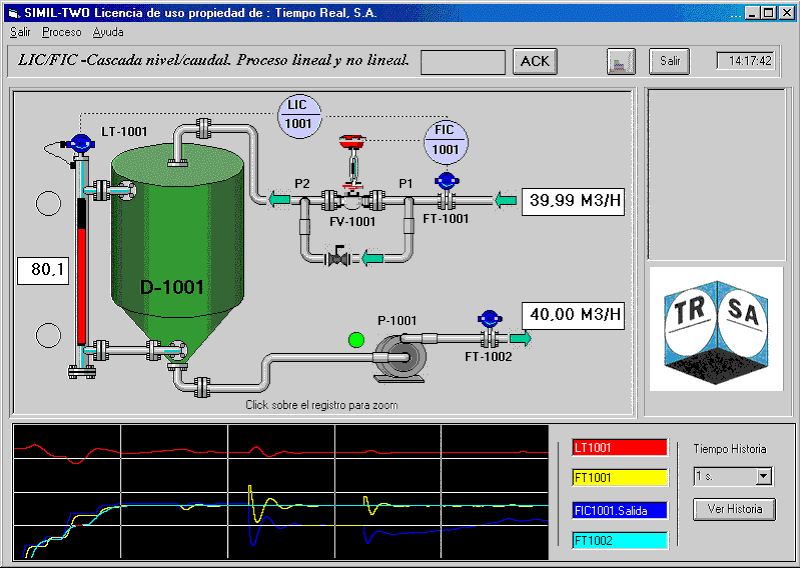

Control del nivel de un depósito de eje vertical con una parte cilíndrica y otra tronco-cónica del Ejercicio 2, como ejemplo de un sistema en cascada de control de nivel-caudal, y de los problemas que aparecen para ajustar controladores estándar PID en procesos no lineales.


El Ejercicio 2 es de especial interés para Operadores de Sala de Control para practicar el trabajo en Auto y en Man con el controlador primario, o con el secundario de la cascada, y aprender a hacer y deshacer el sistema en cascada correctamente. Y el Instrumentista puede ver el comportamiento de los procesos no lineales y comprender la conveniencia de disponer de Controladores PID que adapten sus parámetros de ajuste sintonizándose automáticamente de acuerdo con la no linealidad del proceso.

Este Ejercicio 2 ha sido pensado por Tiempo Real S.A. para ser usado como herramienta didáctica para hacer las prácticas de control en un segundo nivel como el que se explica o utiliza, entre otros, en sus Módulos de Formación con las referencias y títulos siguientes:

  M-5 "Controlador PID",
M-14 "Controlador PID y válvulas de control",
M-3 "Instrumentación para operadores",
M-20 "Prácticas de sintonizado con controladores PID",
M-29 "Controlador PID 2º nivel",
M-32 "Control avanzado multilazo",
M-33 "Control avanzado monolazo y multilazo".
